프레스금형

서연탑메탈 프레스금형 사업부의 주요 생산품은
자동차 차체 외판의 제품을 생산하기 위한 금형을 제작하는 것입니다.

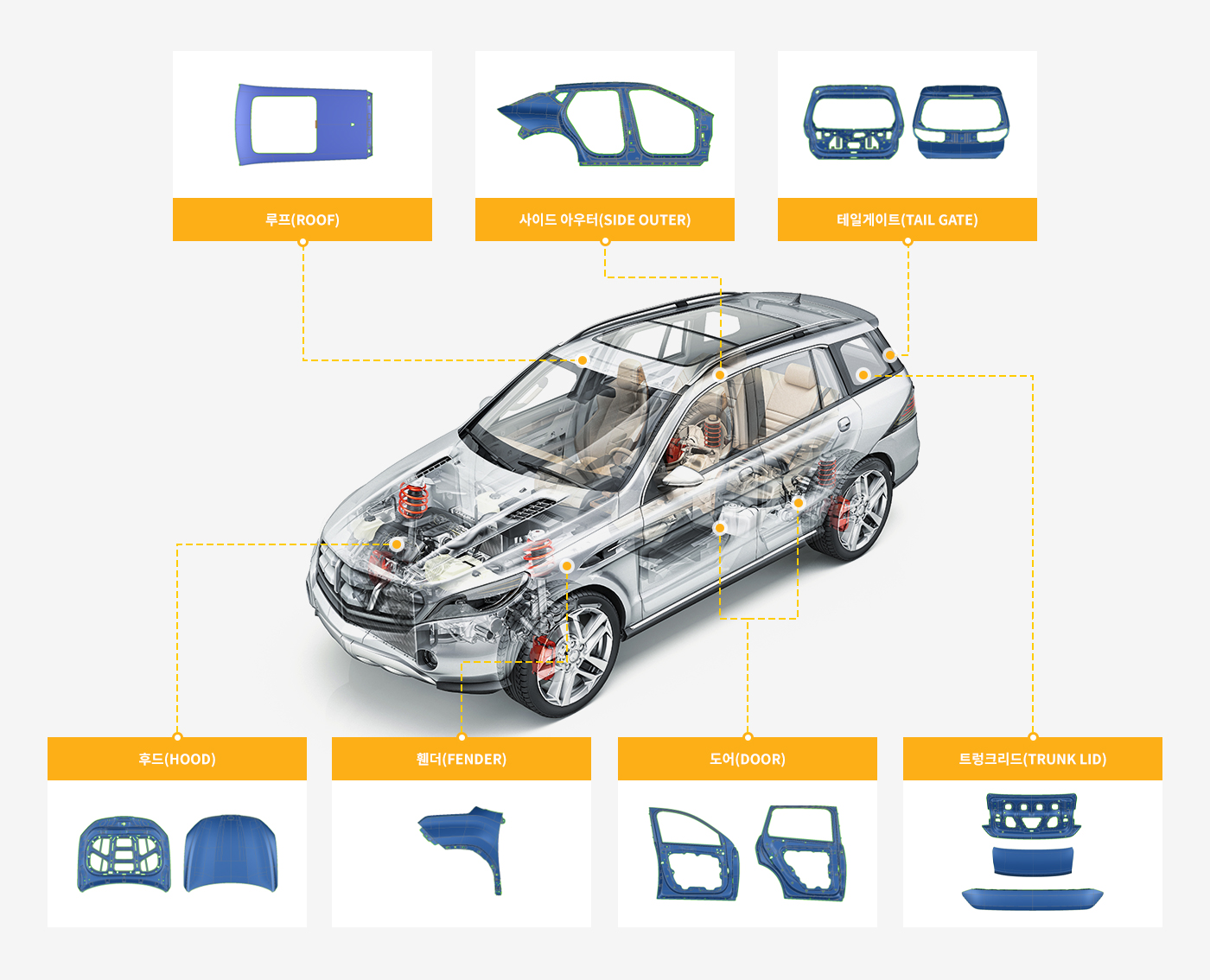

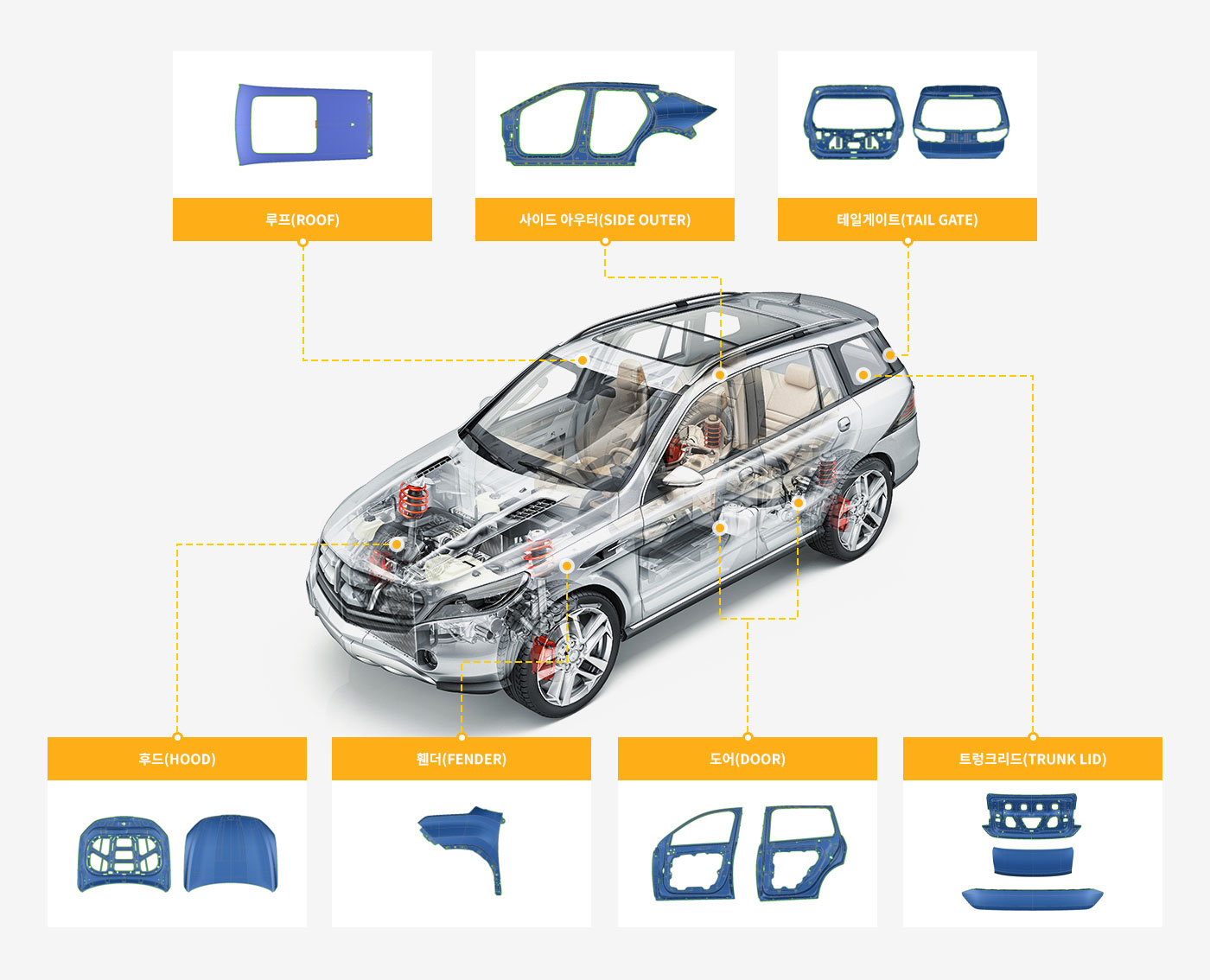

루프 / 사이드 아우터 / 테일게이트 / 후드 / 펜더 / 도어 / 트렁크 리드

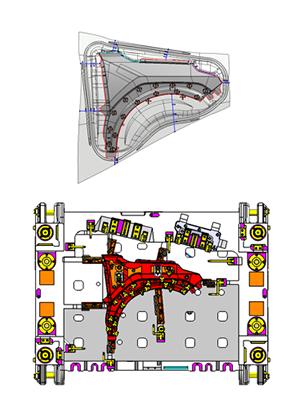

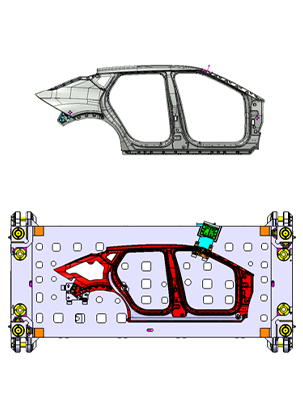

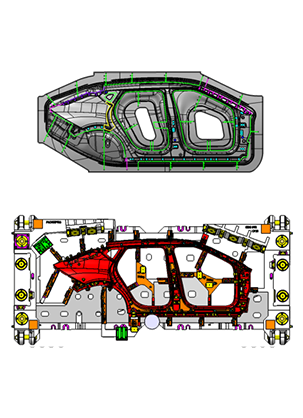

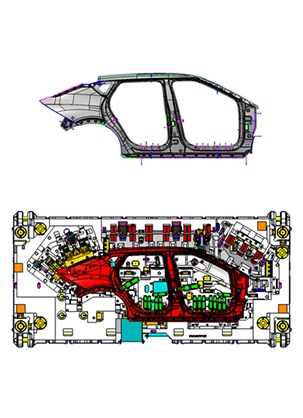

사이드 아우터

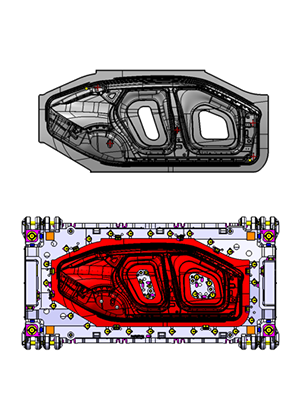

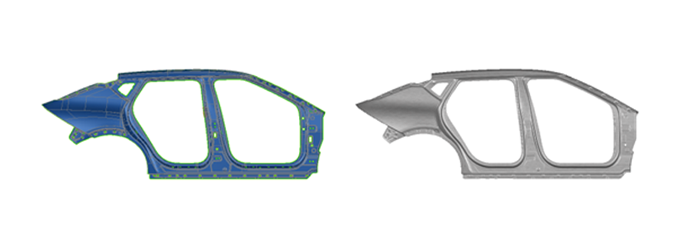

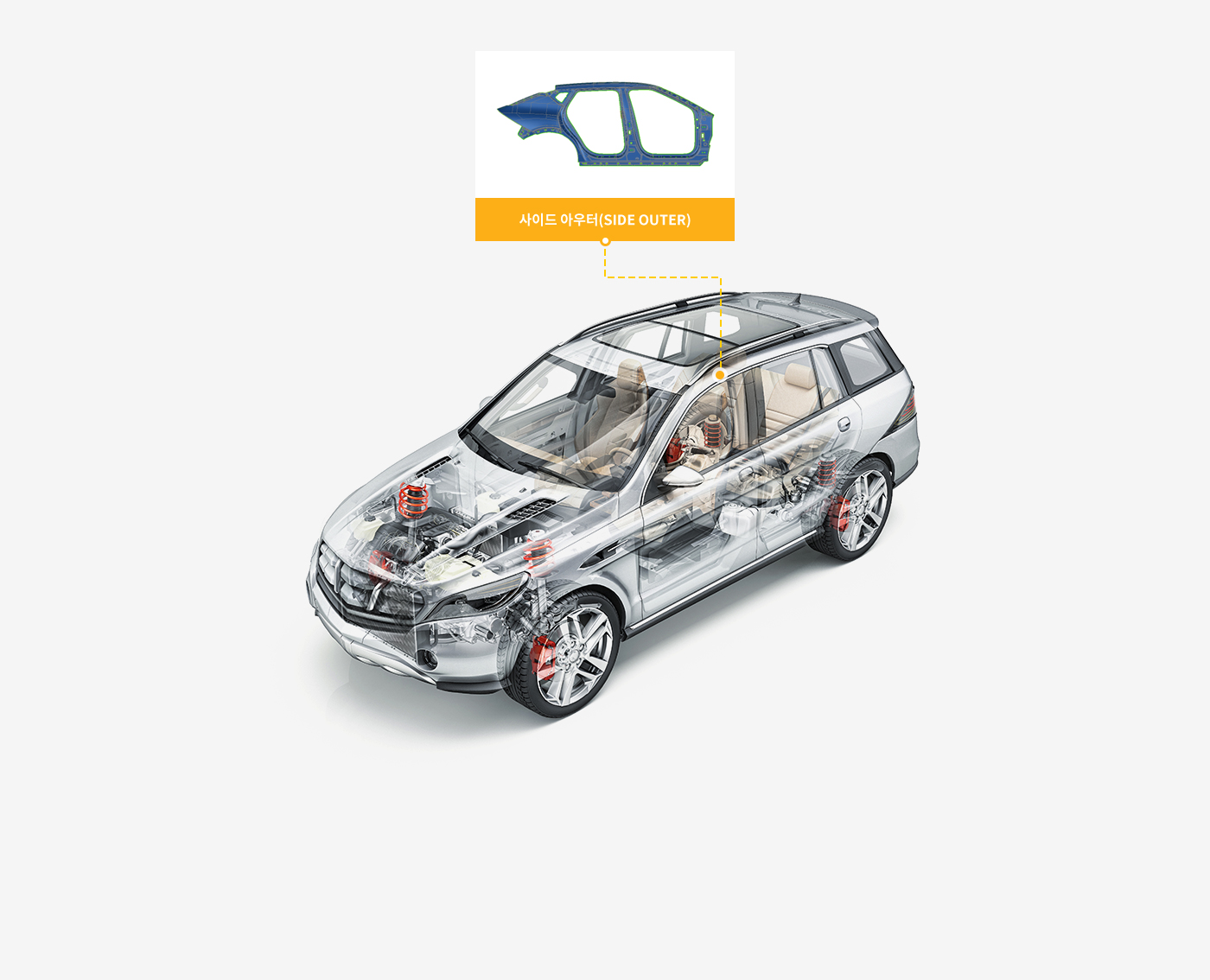

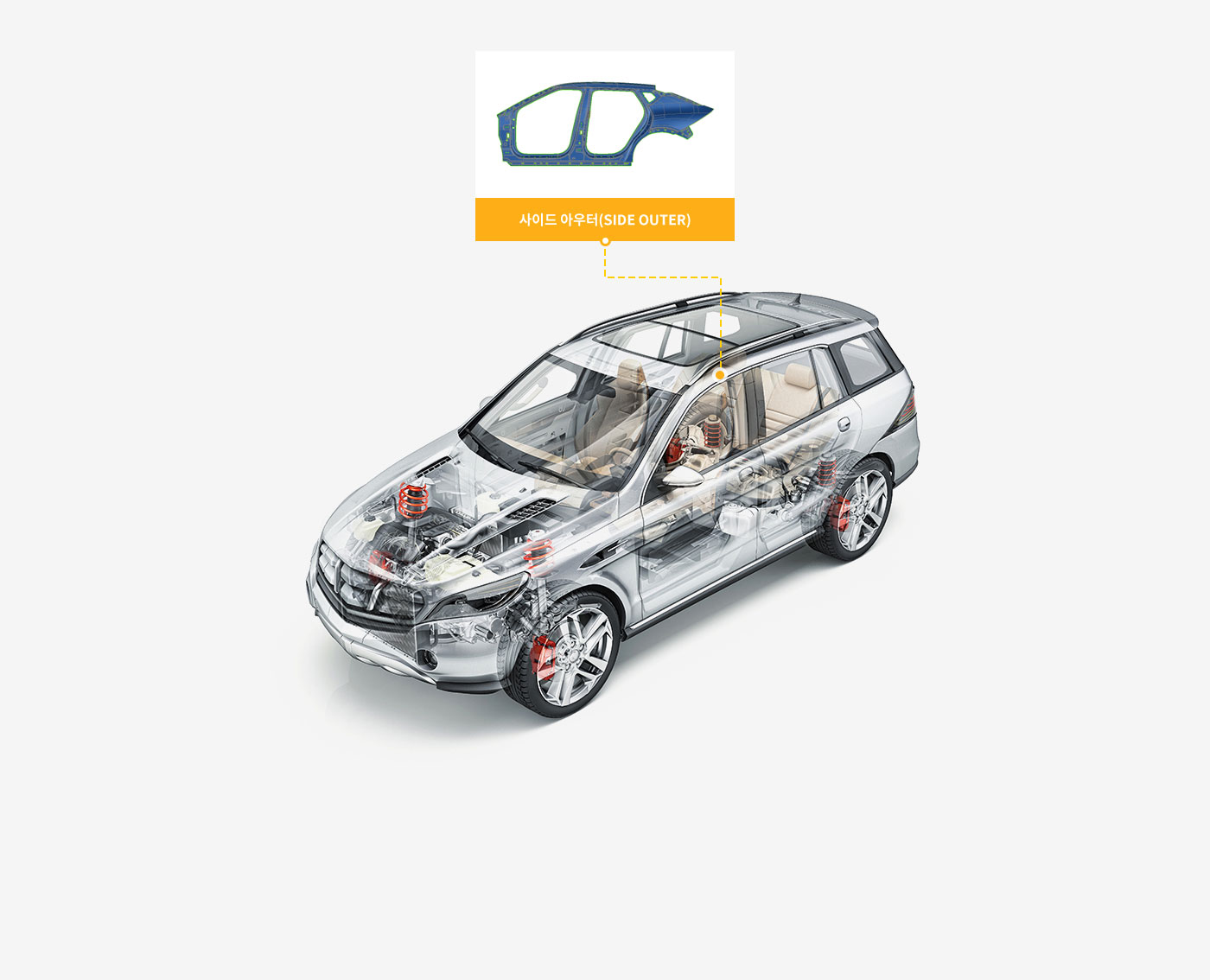

사이드 아우터 (SIDE OTR)
제품설명

도어 주변의 차체 옆면을 지지하는 차체. 차량 전방 및 승객룸을 지지하는 주요 골격 부품으로 차량 전복 시 차량 하중을 지지하며, 전방,측면 충돌시 충격 흡수구조를 가지고 도어 장착을 위한 장착점을 제공한다.

제조공정
  1. OP10 DRAW
  2. OP20 TR,C/TR,PI,RES
  3. OP30 C/FO,C/PI,PI,CUT,RE
  4. OP40 C/FO,C/PI,PI,CUT,RE

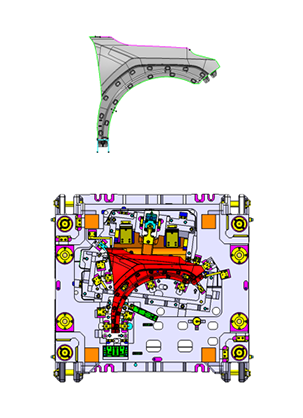

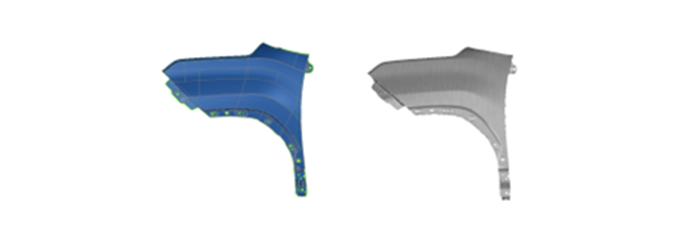

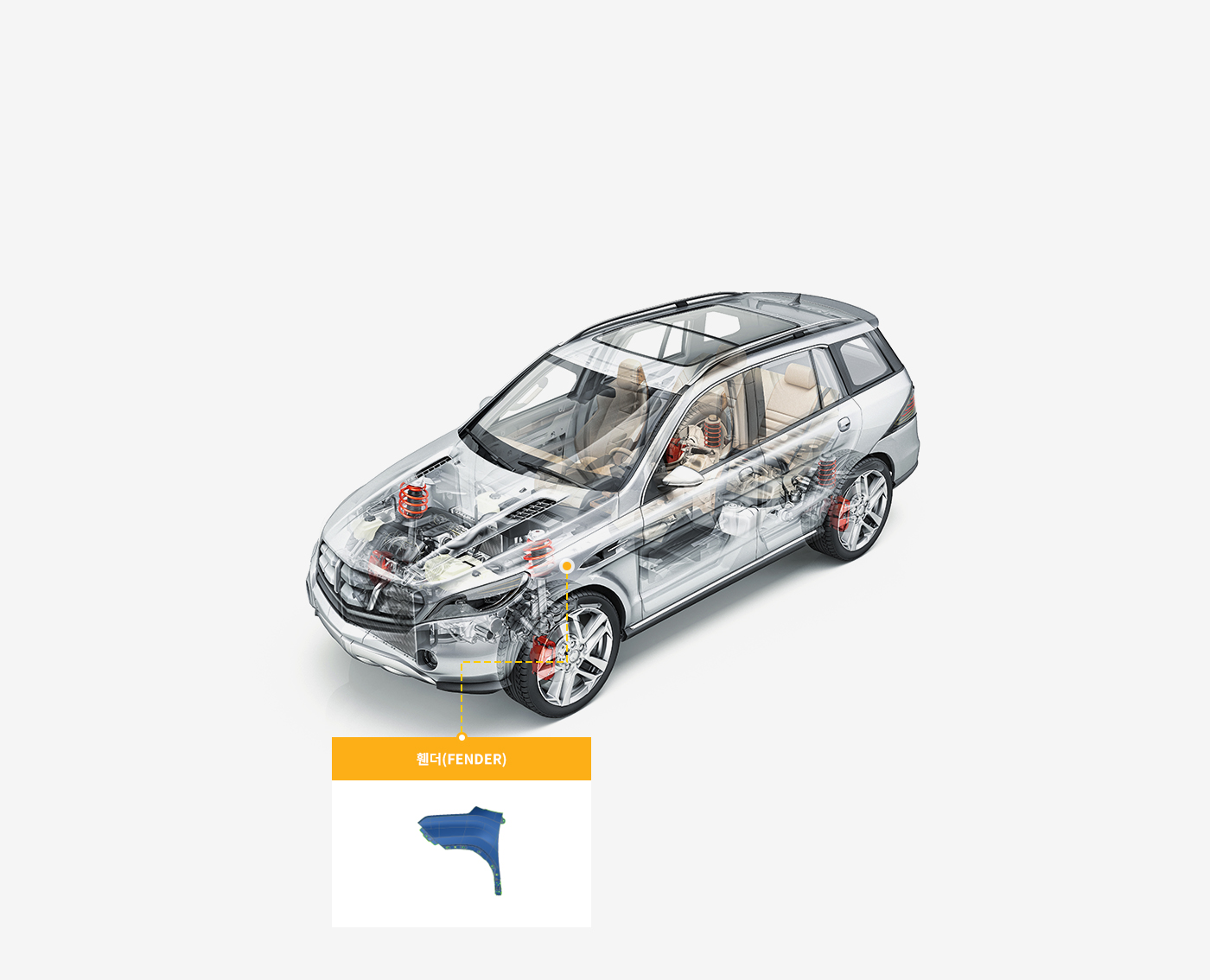

휀더

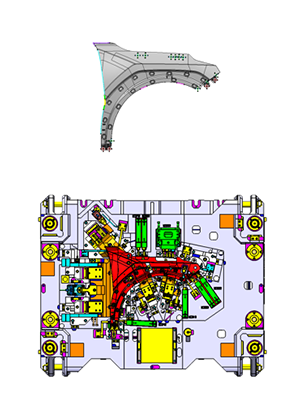

휀더 (FENDER)
제품설명

휀더란 흙탕물을 막는다는 의미이며, 폭넓고 부피감을 주는 형상으로 타이어를 덮는 부분의 판넬.

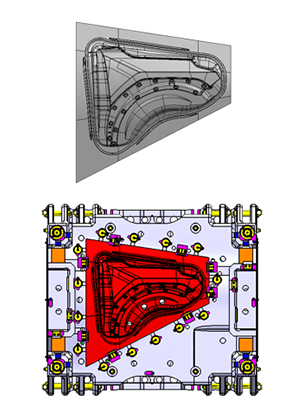

제조공정
  1. OP10 DRAW
  2. OP20 TR,C/TR,PI,RES
  3. OP30 C/FO,C/PI,PI,CUT,RE
  4. OP40 C/FO,C/PI,PI,CUT,RE

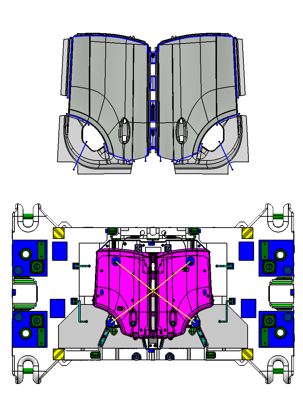

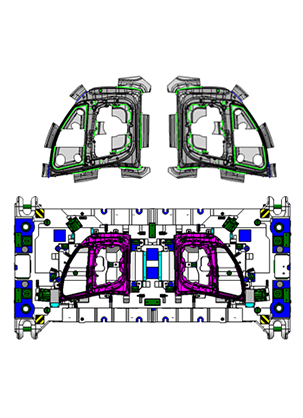

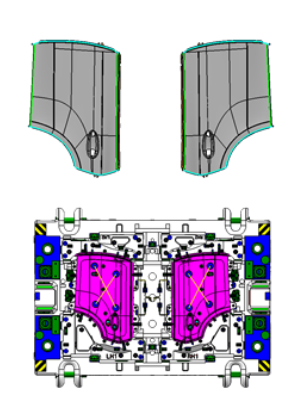

도어

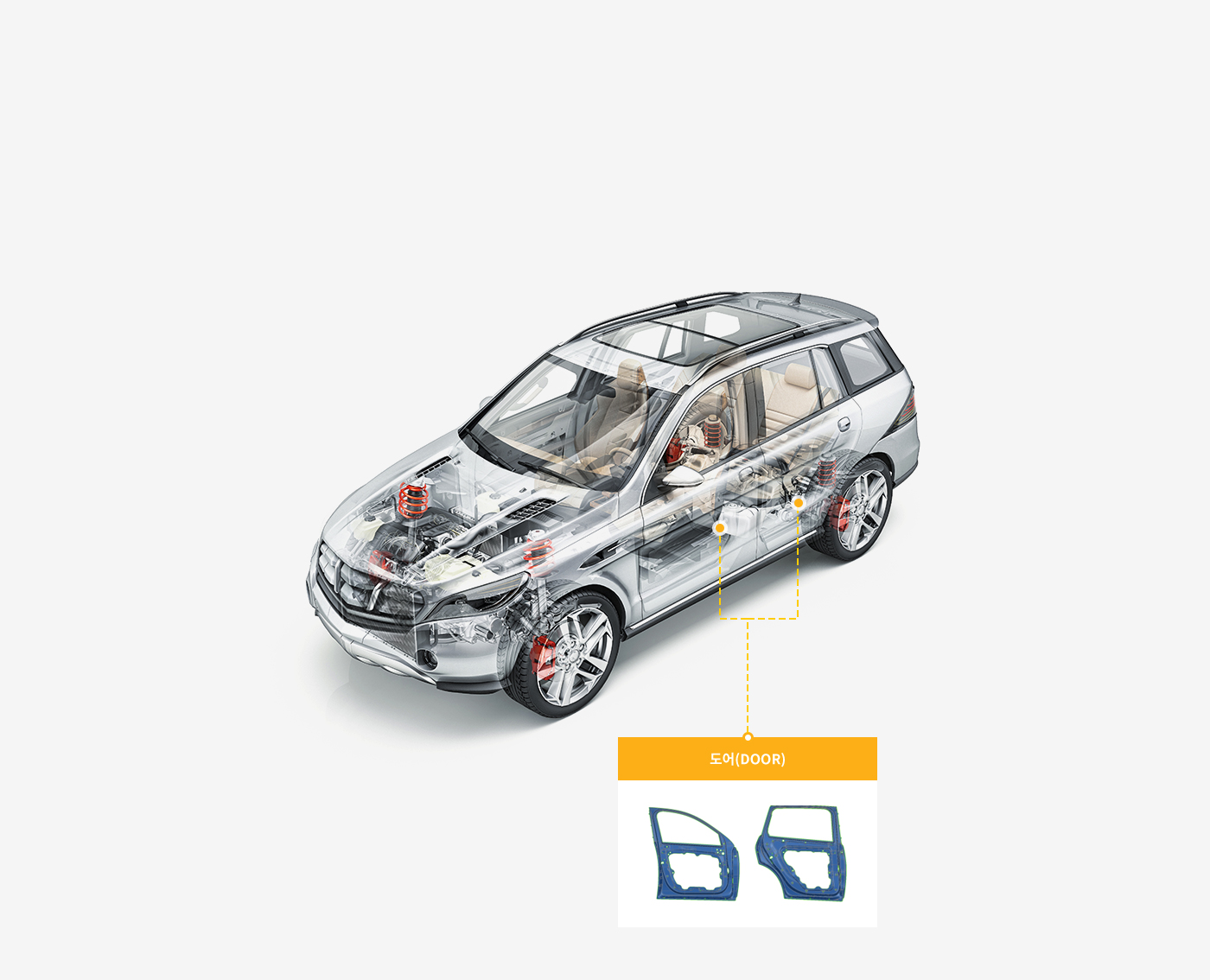

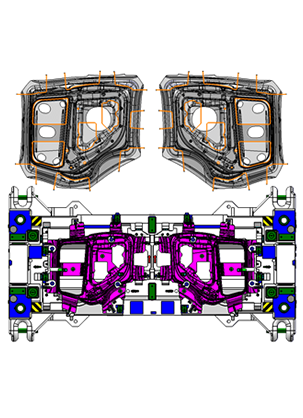

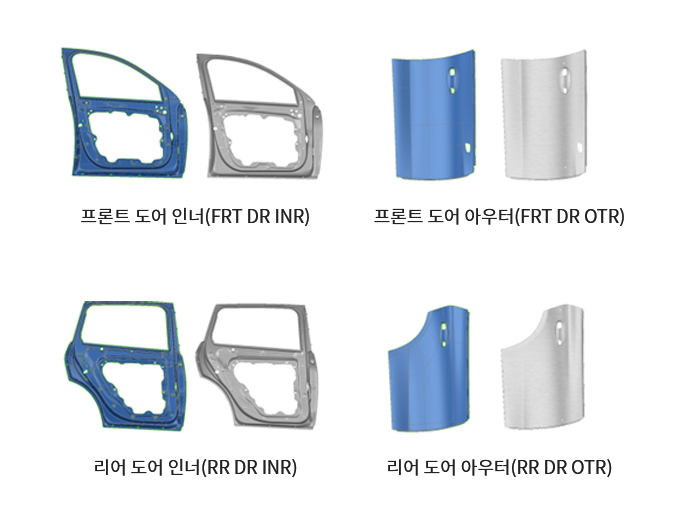

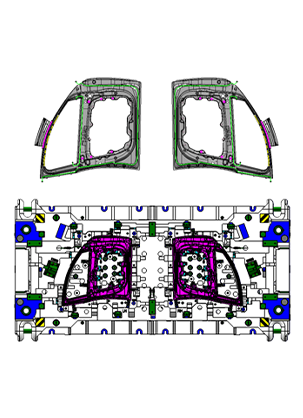

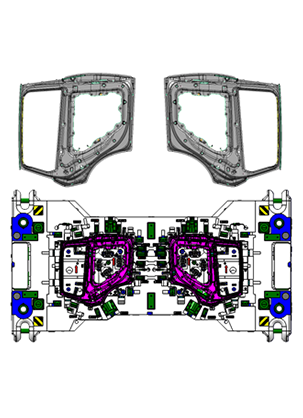

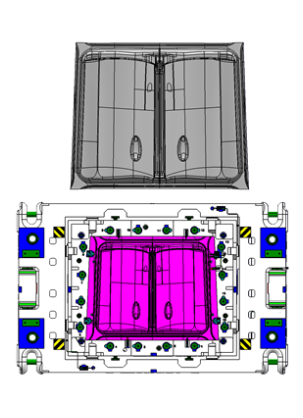

프론트 도어, 리어도어 (FRT DR , RR DR )
프론트 도어인너 / 프론트 도어 아우터 / 리어 도어 인너 / 리어 도어 아우터
제품설명

주행을 위해 가장 먼저 손이 닿는 문을 의미 하며 자동차 도어가 열리는 방식에 따라 종류와 명칭이 달라지게 된다.
주요기능 : 운행 중 또는 사고 발생시 외부위협에 따른 보호기능 , 공기의 저항을 줄이기 위한 곡선에 의한 기능적 역할 외 디자인 기능도 겸하고 있다 종류 : 도어는 가장 흔하게 볼 수 있는 레귤러 도어, 수어사이드 도어, 슬라이딩 도어, 스완 윙 도어, 시저 도어, 걸윙 도어, 버터플라이 도어 등으로 나뉜다.

기술 동향

전기자동차의 발전에 따른 소재의 다양화(카본, 알루미늄, 마그네슘 등)와 외형적인 디자인(손잡이 등)이 크게 변화된다.

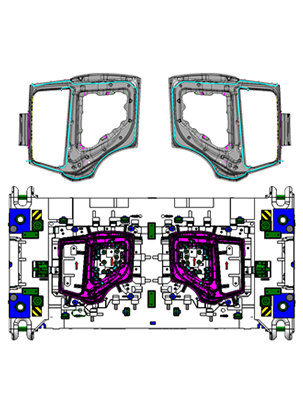

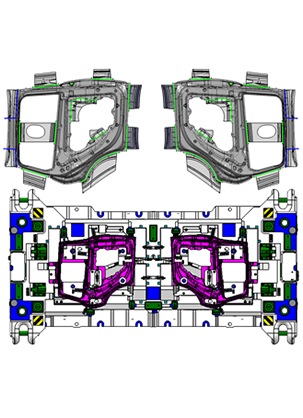

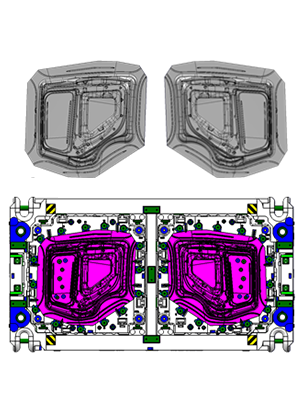

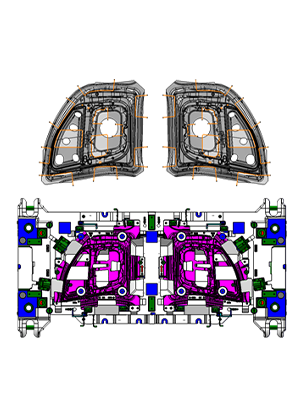

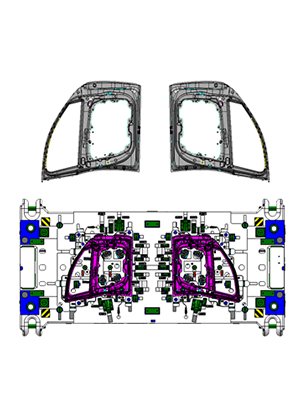

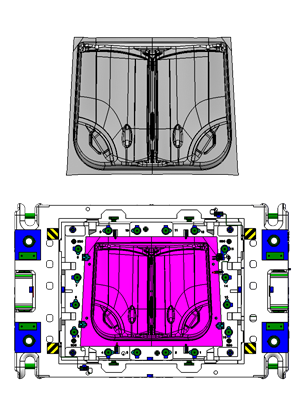

제조공정 (프론트 도어 인너)
  1. OP10 DRAW
  2. OP20 TR,C/TR,PIE,C/PIE
  3. OP30 TR,C/TR,PIE,REST
  4. OP40 PIE,REST
  5. OP50 PIE,C/PIE,REST

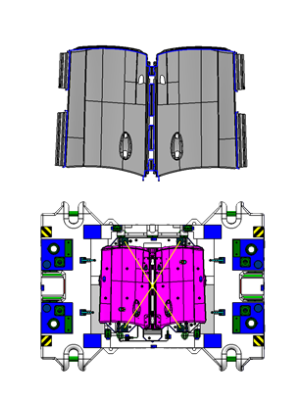

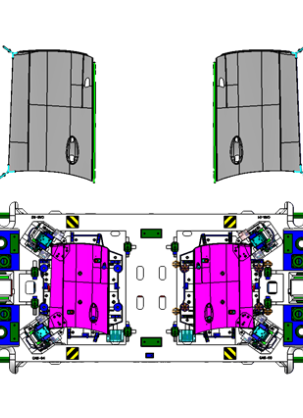

제조공정 (프론트 도어 아우터)
  1. OP10 DRAW
  2. OP20 TR,PIE
  3. OP30 TR,PIE,REST,SEP
  4. OP40 TR,REST,FL
  5. OP50 FL,C/FL

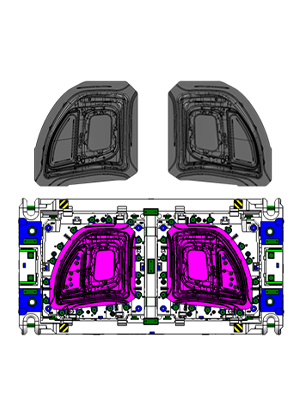

제조공정 (리어 도어 인너)
  1. OP10 DRAW
  2. OP20 TR,PIE
  3. OP20 TR,PIE
  4. OP40 TR,REST,FL
  5. OP50 FL,C/FL

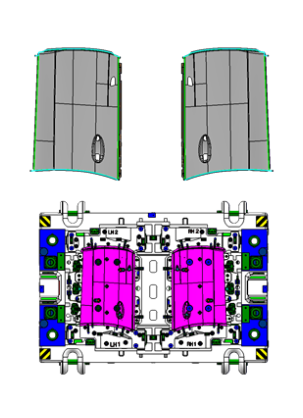

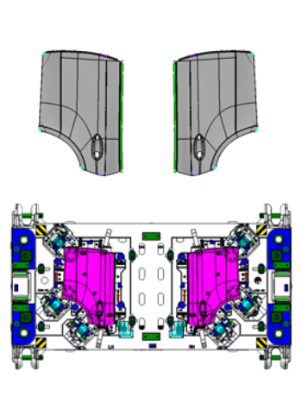

제조공정 (리어 도어 아우터)
  1. OP10 DRAW
  2. OP20 TR,PIE
  3. OP30 TR,PIE,REST,SEP
  4. OP40 TR,REST,FL
  5. OP50 FL,C/FL

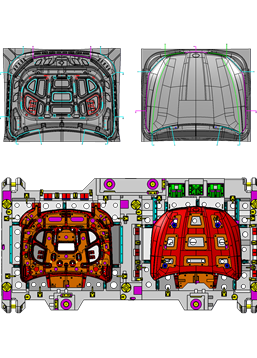

후드

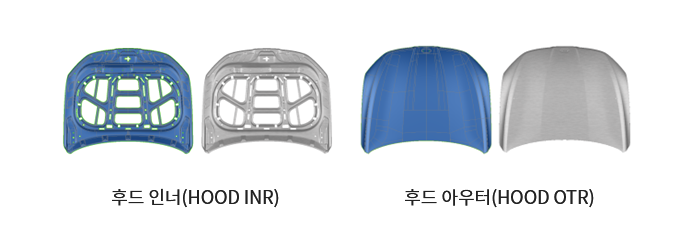

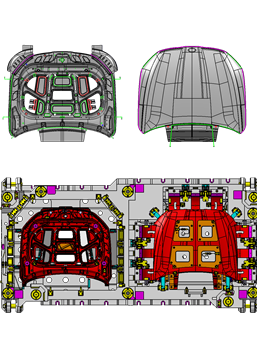

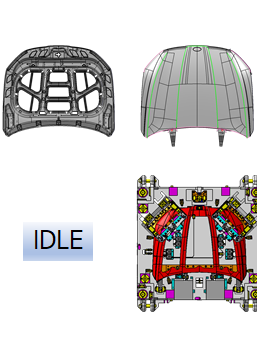

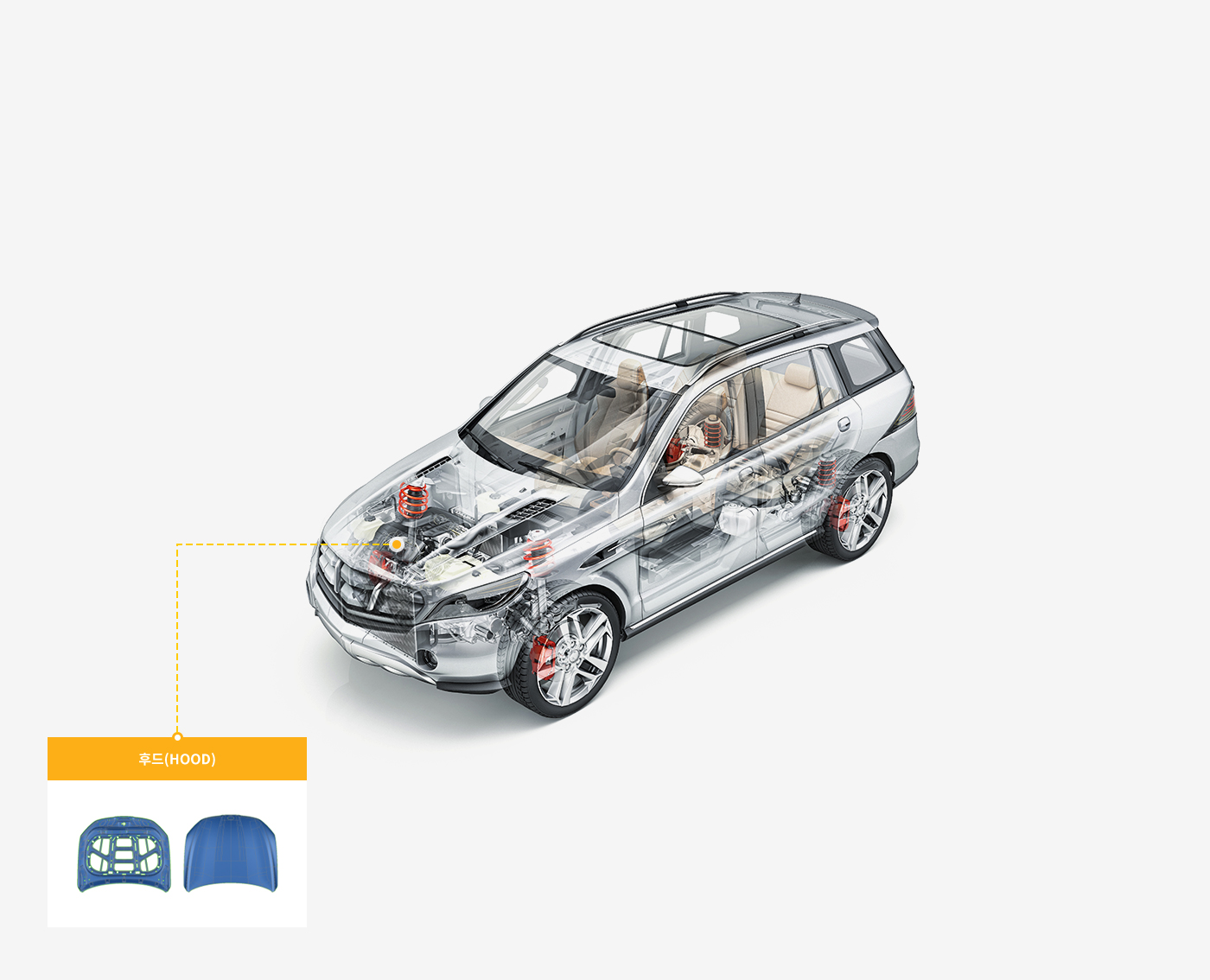

후드 (HOOD)
후드 인너 / 후드 아우터
제품설명

자동차 앞부분의 주요 장치 부분을 보호 하고 있는 덮개 부분
주요기능 : 자동차의 앞부분에 해당되어 주행 시 공기저항을 맨 앞에서 받기에 공기역학적인 형태를 가지고 있어야 한다. 또한 내연기관의 자동차의 엔진 및 여러 장치의 보호 덮개 역할 또한 가지고 있다.

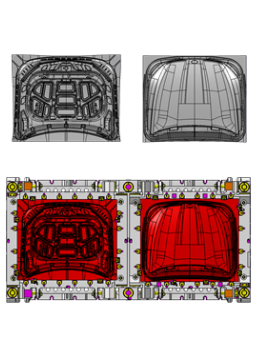

제조공정
  1. OP10 DRAW
  2. OP20 TR,PIE,C/TR
  3. OP30 CUT,FL,C/PIE,C/FL
  4. OP40 CUT,FL,C/FL(아우터)

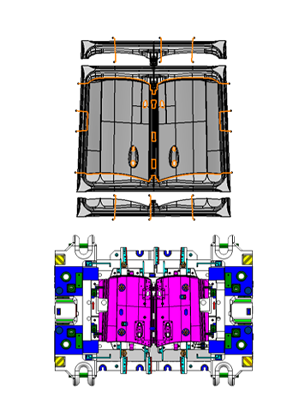

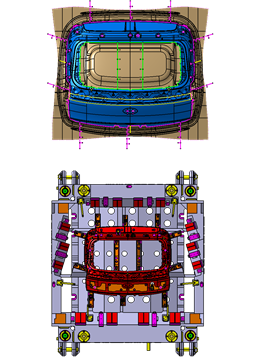

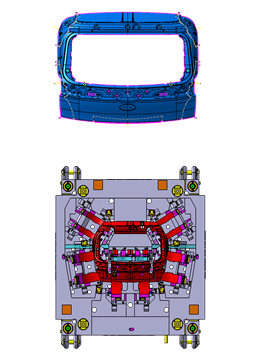

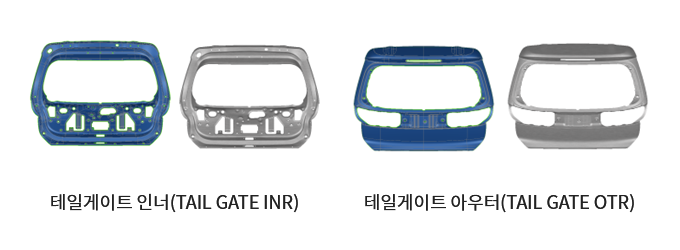

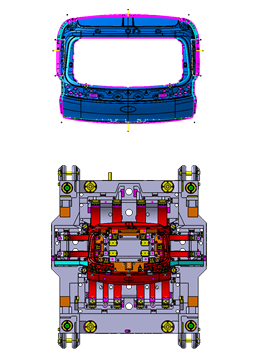

테일게이트

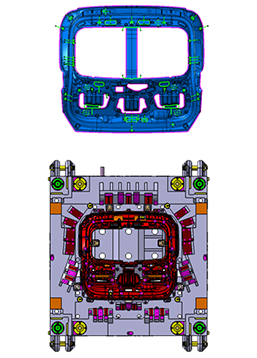

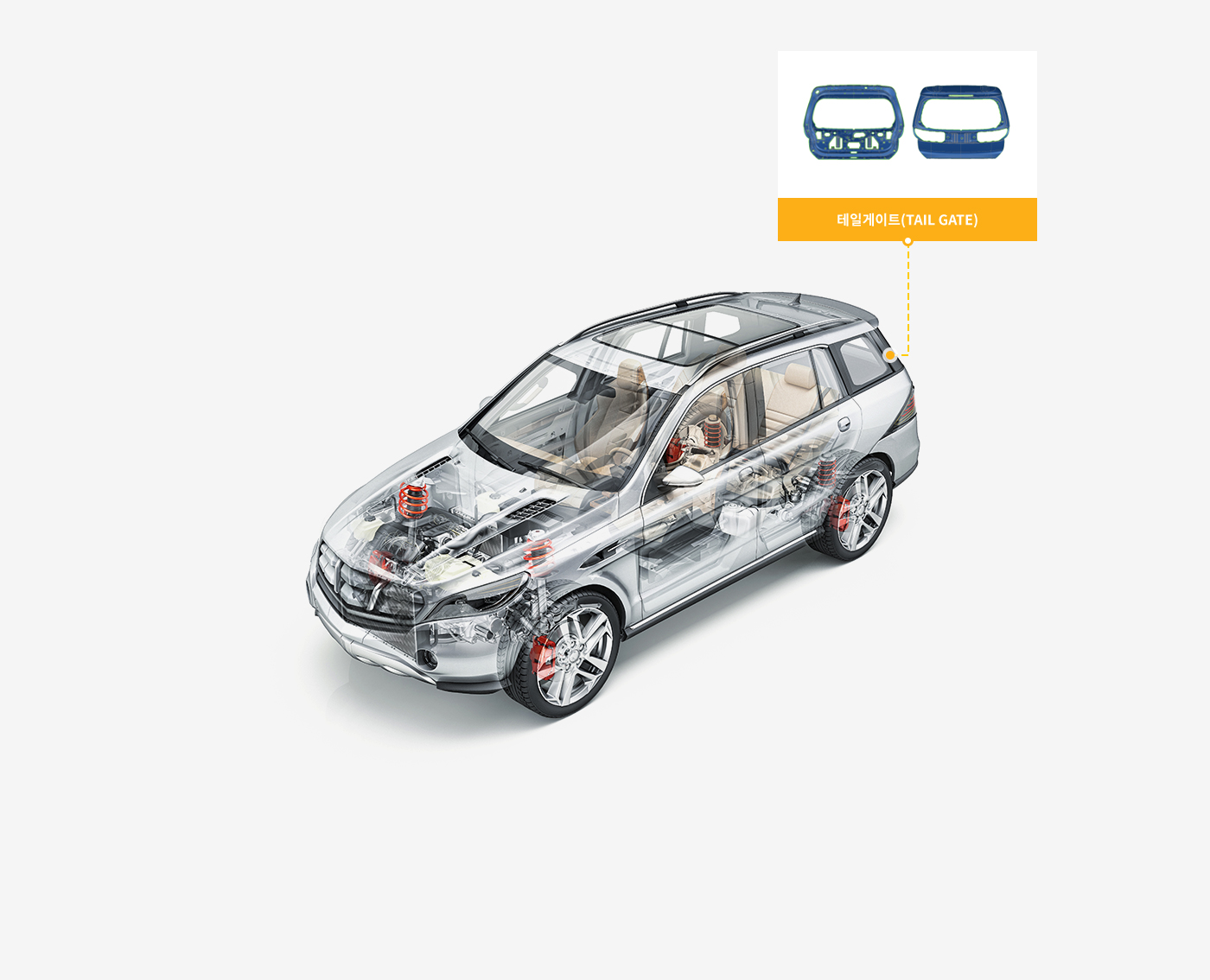

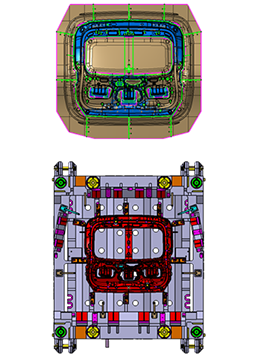

테일게이트 (TAIL GATE)
테일게이트 인너 / 테일게이트 아우터
제품설명

Suv, 왜건등 자동차종류 차량의 내부와 별도로 나뉘어 있지 않은 구조차량의 뒤쪽 문 (백도어)이다.
주요기능 : 구조상 차내부와 통해 차량뒷문부분이 전체 개폐가 가능해 일반 트렁크에 비해 큰 부피의 물건, 다수의 물건을 싣고 내릴 때 편의성을 높여 준다.
종류 : 하나의 구조(클라스, 테일램프, 리어범퍼와 연결 되는 구조) 와 이를 3개의 구조(TailGate Upr, TailGate Mid, TailGate Lwr )로 나뉜 테일게이트가 있다.

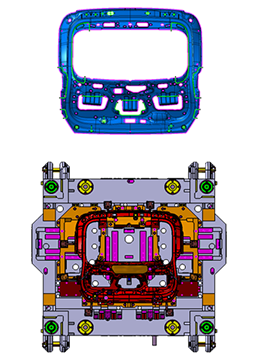

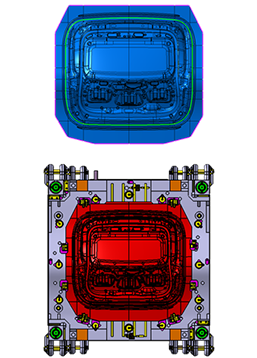

제조공정 (테일게이트 인너)
  1. OP10 DRAW
  2. OP20 TR,PIE,C/TR
  3. OP30 CUT,FL,REST
  4. OP40 CUT,FL,REST

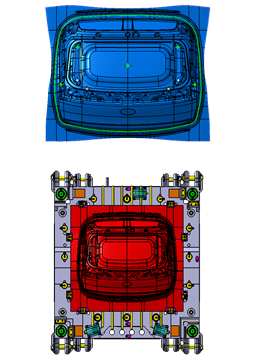

제조공정 (테일게이트 아우터)
  1. OP10 DRAW
  2. OP20 TR,PIE,C/TR
  3. OP30 CUT,FL,REST
  4. OP40 CUT,FL,REST

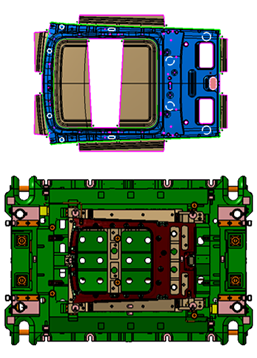

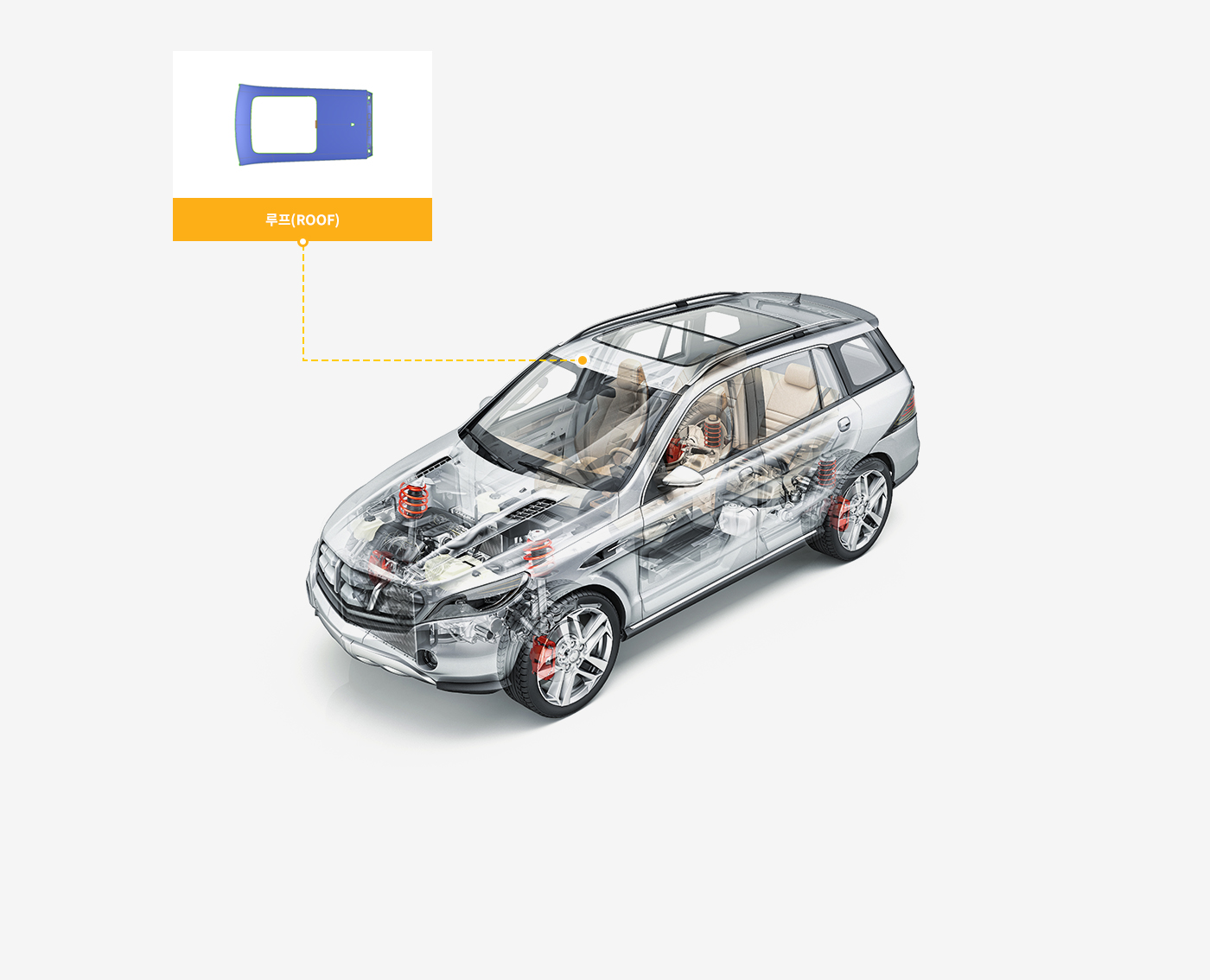

루프

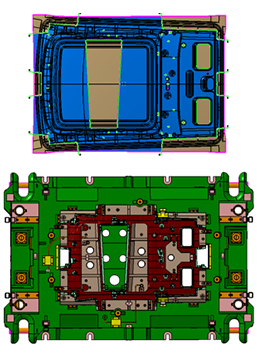

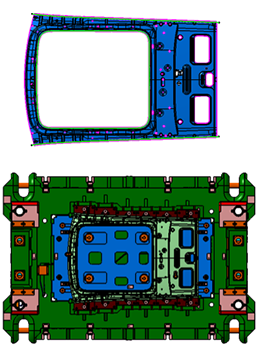

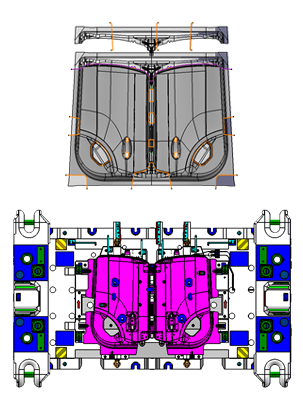

루프 (ROOF)

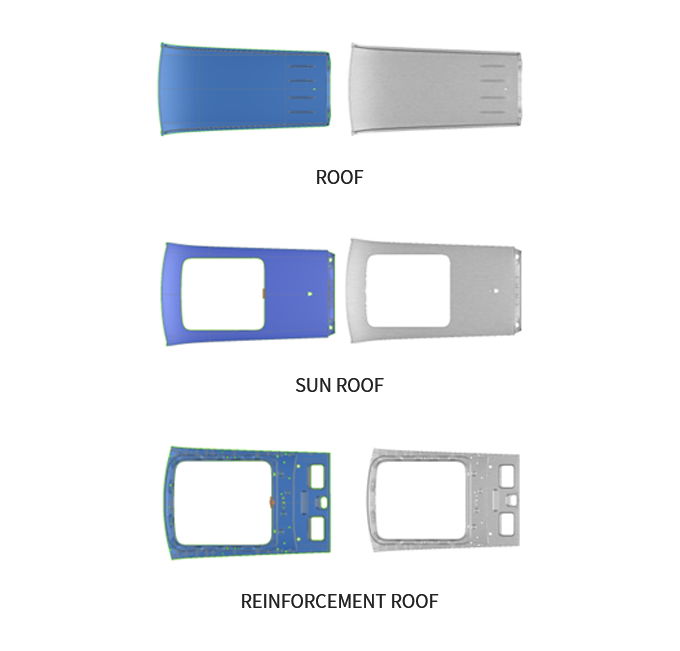

ROOF / SUN ROOF / REINFORCEMENT ROOF
제품설명

차량 윗부분을 씌우는 덮개 패널을 가리키는 명칭으로 자동차의 지붕 역할을 한다. 차량에 따라 루프의 일부를 개폐 할 수 있는 "선루프" 혹은 선루프를 뒷좌석 까지 확장 할 수 있는 "파노라마 선루프"로 구분이 된다.
주요 기능으로는 차량의 지붕으로서 공기저항 및 배수의 효율을 높이기 위해 모서리 부분이 곡선으로 기울어져 있고, 운행중 운행방해 하는 외부의 영향을 막아주는 역할을 같이 한다.

제조공정 (루프)
  1. OP10 DRAW
  2. OP20 TRIM,PIE
  3. OP30 FL,FORM(RR)
  4. OP40 C/FL
    (FRT)+C/FORM(RR)
  5. OP50 C/FL,TRIM,PIE
  6. OP60 C/FL(UP),C/TR
제조공정 (루프 인너 )
  1. OP10 DRAW
  2. OP20 TR,PIE,C/TR
  3. OP30 CUT,FL,REST
  4. OP40 CUT,FL,REST

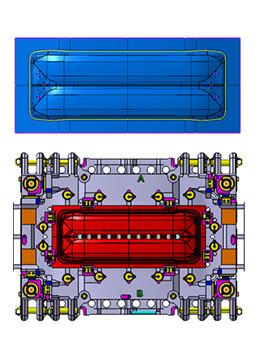

트렁크 리드

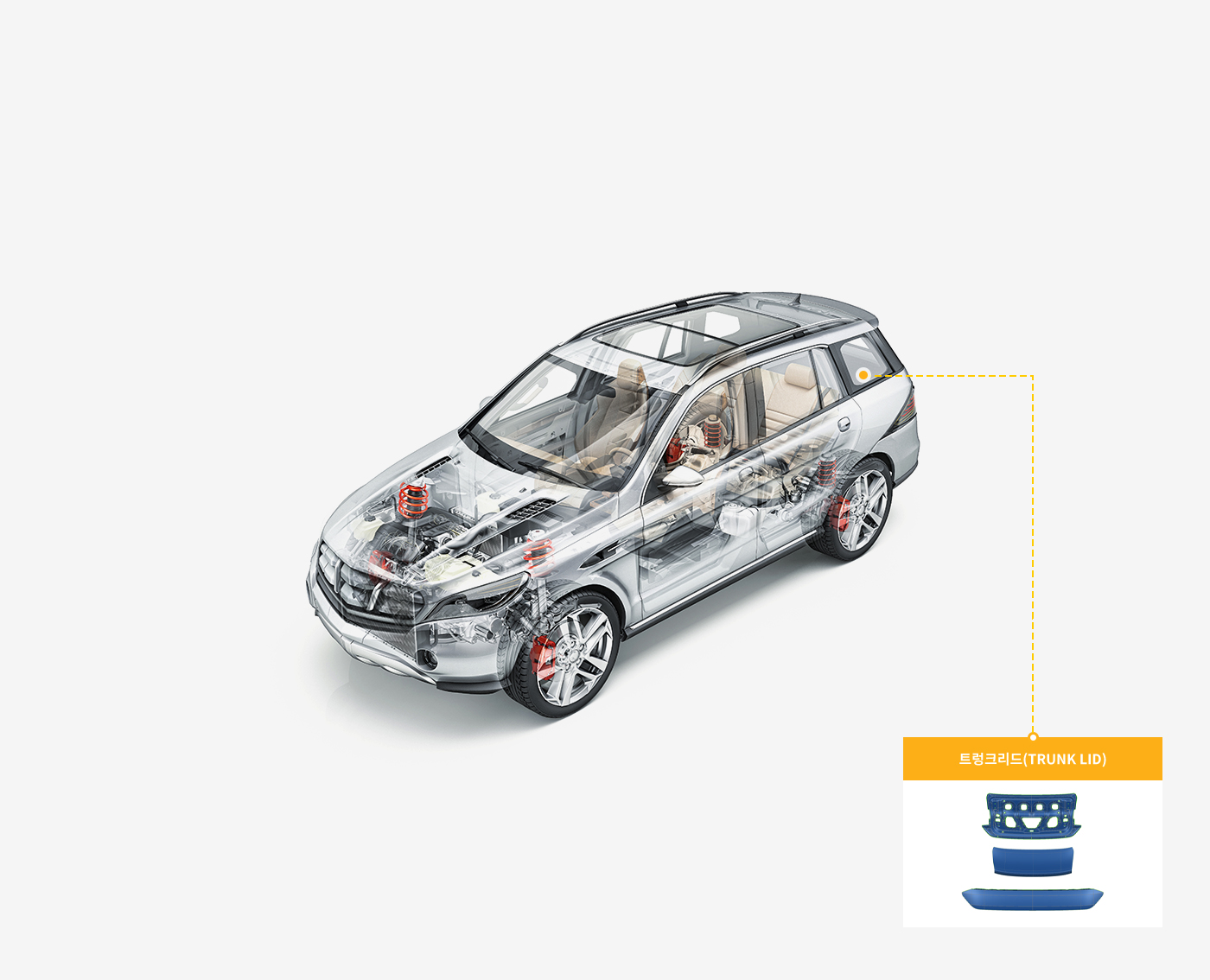

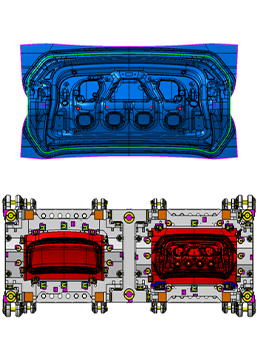

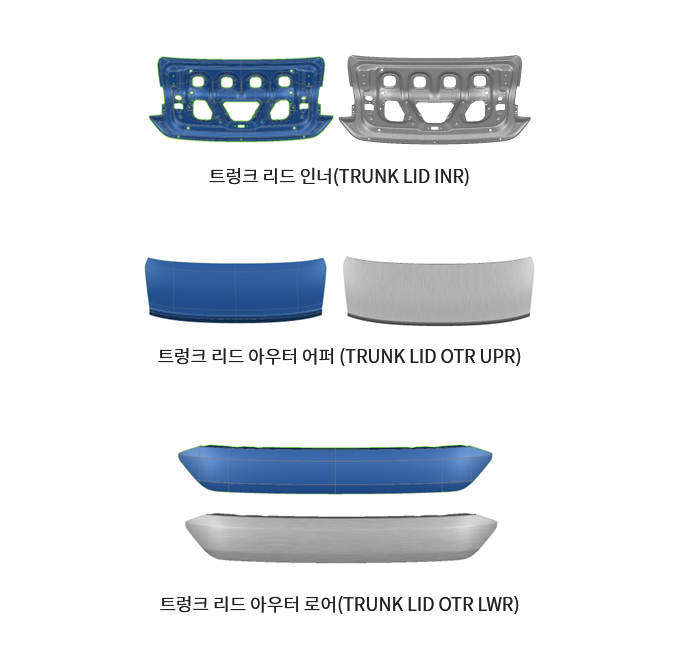

트렁크 리드 (TRUNK LID)
트렁크 리드 인너 / 트렁크 리드 아우터 어퍼 / 트렁크 리드 아우터 로어
제품설명

자동차의 내부와 뒷부분 화물칸이 분리 되어 있는 차종에서 이 화물 칸부분에 해당 되는 부분을 덮고 있는 덮개부분
주요기능 : 자동차에 실은 화물을 보호 하기 위한 장치로 외부로 부터 보호 하기 위한 덮개장치

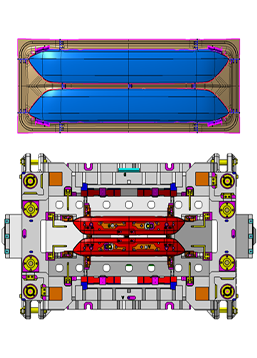

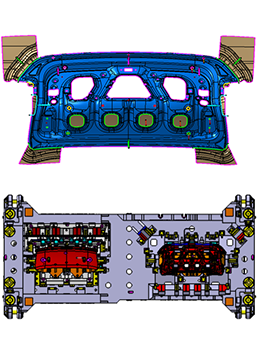

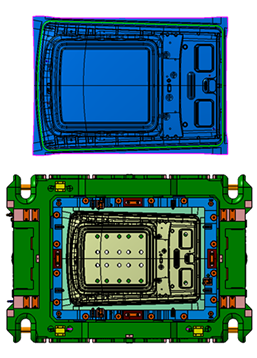

제조공정 (트렁크 리드 아우터 어퍼)
  1. OP10 DRAW
  2. OP20 TR,C/TR,C/PIE
  3. OP30 FL,C/FL

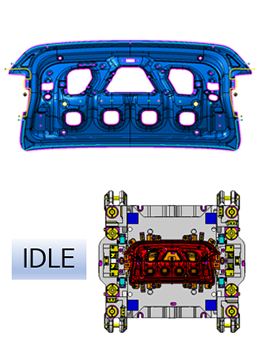

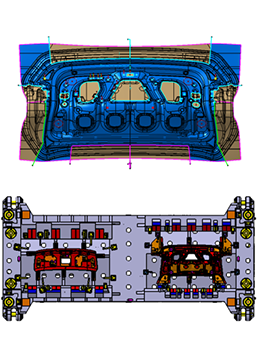

제조공정 (트렁크 리드 인너)
  1. OP10 DRAW
  2. OP20 TR,C/TR,C/PIE
  3. OP30 TR,PIE,C/TR,C/PIE
  4. OP40 REST,C/REST

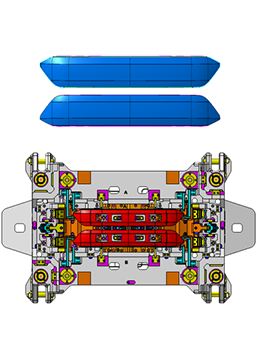

제조공정 (트렁크 리드 아우터 로어)
  1. OP10 DRAW
  2. OP20 TR,C/TR,PI,RES
  3. OP30 C/FO,C/PI,PI,CUT,REST
